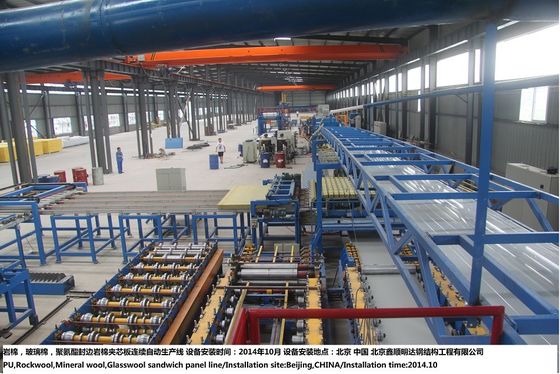

GCr15 سبيكة رول تشكيل الصوف الصخري ساندويتش لوحة خط

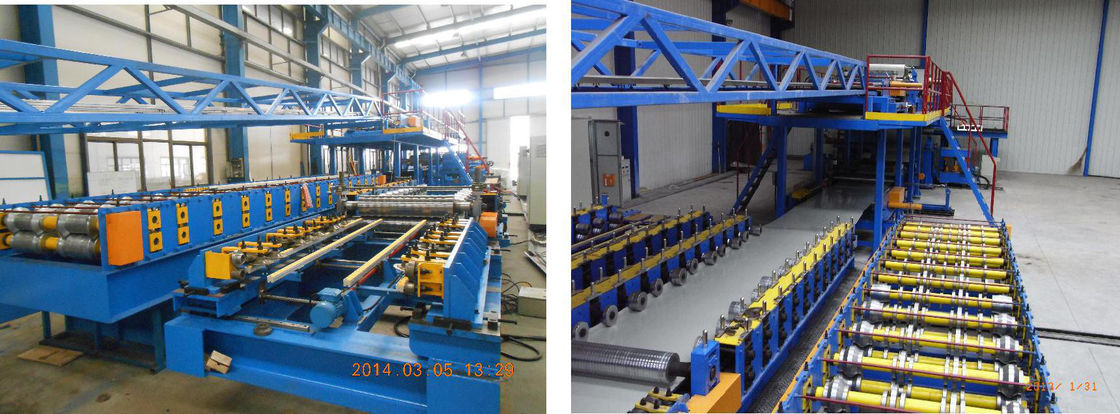

آلة تشكيل سقف سندويتش الصوف الصخري

يتكون خط إنتاج لوحات الساندوتش من أربعة (5) أقسام رئيسية، مثل: المزيل من الفولاذ"آلة تشكيل الأدوات",الناتج المحليو الصوف الصخريآلة طحن الحافة والشحن,لوحة شطيرةالملمسأوالشفرة والمنشارآلة القطع, طاولة متدلية.

خط الإنتاجهو42000mm ×4000ملم × 2350ملم

الثالث.الأجزاء الرئيسية لخط الإنتاج:

• إزالة الدهونالطوارئمن نوع ما:: 1 مجموعة.

• نوع المزلق: عمود واحد
• عرض الملف: ≤ 1250mm
• وزن الملف: ≤ 6 متري

• آلة تشكيل الأدوات: 2 مجموعة.

• محطة عجلات لللوحات المسطحة: 8قاعدات
• مادة العجلات: سبيكة GCr15
• القيادة والتحويل: محرك 1.5kw Gear

5.الصوف الصخريآلة طحن الحافة والشحن:واحد.

• نوع الطحن: سكين طحن مستدير
• أرقام الطاحونة: اليسار واليمين قطعتين
• طاقة المحرك: 0.75 كيلوواط × 2

5ساندوتشاللجنةالميناتR مع سقف إطار-9m:واحد.

5.1 عجلة التصفيف:

• عجلة مطاطية قطرها: 150 ملم
• سمك طبقة المطاط المركب: 10 ملم
• عدد الألواح: 26 زوج

5.2الغراءجهاز الرش:

• عدد المضخات: 4 مجموعات (أعلى وأسفل كل منهما 2)
• الطاقة المطلوبة: 0.37 كيلوواط
• حجم التدفق من الغراء: 0 - 0.4 كجم لكل مضخة
• نوع تحكم حجم التدفق: عاكس التردد
• مقياس الغراء: قابلة للتعديل

5.3 الغراءجهاز التوحيد:سرعة الانتشار: 80 مرة في الدقيقة.

الطاقة المطلوبة: 0.5 كيلوواط × 3؛

رفع المكبس بالنفط

ضبط الموقف من الأمام والخلف.

5.4 البلاستيكفيلمجهاز الطلاء:عقدة دفع مخروطية يمكن ضبطها بواسطة عجلة

5.5 امتصاص الغبار النفايات:

• نوع الشفط: المروحة
• الطاقة المطلوبة: 2.2 كيلوواط

6.الشفرة والمنشار الدائري مقطّع اللوحات: واحد.

• الطاقة المطلوبة 1.5 كيلوواط × 2
• سمك اللوحة 40 ملم 200 ملم
• طول اللوحة 1200mm ¥ 30000mm
• حركة القطع: 1800mm (مسافة الأسطوانة)
• نوع التشغيل: شاشة تعمل باللمس و PLC
• السكة الحديدية المنزلقة: محمل خطي
