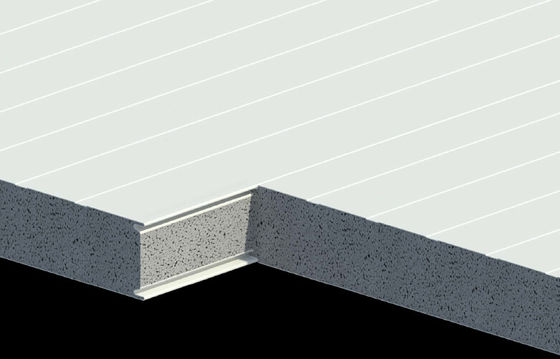

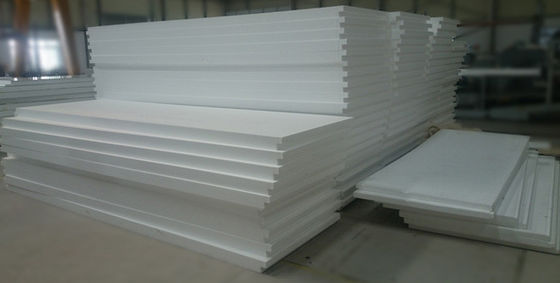

طبقة واحدة تشكيل Z قفل EPS ساندوتش لوحة صنع آلة

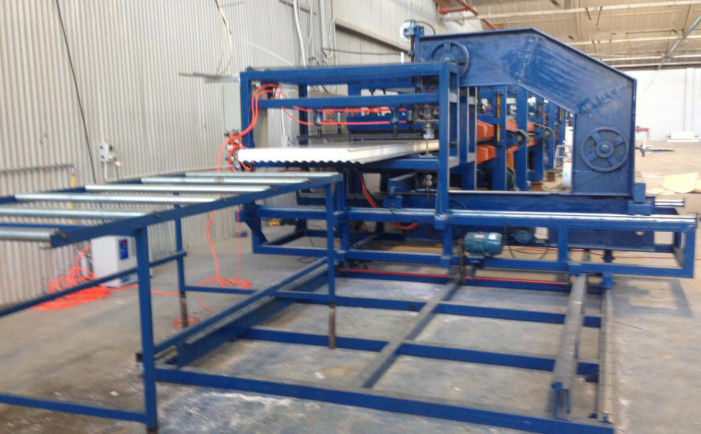

يتكون خط إنتاج ألواح ساندوتش من أربعة (4) أقسام رئيسية، مثل، UNCOILER MACHINE، ROLL تشكيل MACHINE,آلة التصفيف والقطع. خط الإنتاج 27000mm x 2800mm x 2350mm. الوزن الإجمالي حوالي 26 طن متري.

الأجزاء الرئيسية لخط الإنتاج:

آلة التفريغ:

• نوع المكبس:الدليل
• مادة الملف:لفائف الفولاذ المسبقة الطلاء
• سمك الصفحة:0.3mm-0.6mm
• عرض الملف:1200ملم
• وزن الملف:≤ 5 متراً

آلة تشكيل الأدوات:

• نوع التشكيل:تشكيل طبقة واحدة
• أماكن التشكيل:14 صالة
• قطر العجلة:72 ملم 80 ملم
• مادة الدوار:
• سمك الصفائح الكرومية لسطح العجلات:0.05ملم 0.06ملم
• سرعة التشكيل:0 6،0 متر/دقيقة، متزامنة مع

آلة لوحة

• سمك الملف:0.3mm 0.8mm

• نوع المزامنة:المزامنة الكهربائية
• الطاقة المطلوبة: 2.7كيلو(سيمنزالمحرك)
• تعليمات التثبيت:جزأين (2)
• حجم آلة التشكيل:7000ملم × 1200ملم × 1200ملم
• وزن آلة التشكيل:± 8 طن متري

نوع فيلم الحماية:أوتوماتيكي

النوع الذي يستخدم في الحلاقة:الكهرباء @ 0.75 كيلوواط

نوع الحفرة:حسب المتطلبات المصممة

عمق الخروط: 0.5mm 1.0mm

نوع الحلاقة:كهربائية، مع 2 قشر و 0.75 كيلوواط

الطاقة المطلوبة

مضخة الغراء:

• عدد المضخة:4 مجموعات (أعلى وأسفل 2 لكل منهما)
• الطاقة المطلوبة:0.37 كيلوواط
• حجم تدفق الغراء:0.4 كجم لكل مضخة
• نوع تحكم حجم التدفق:تردد التغيير
• مقياس الغراء:(أبيض) 1: (أسود) 1

جهاز توحيد التوزيعسرعة الانتشار: 80 مرة في الدقيقة

الطاقة المطلوبة: 0.5 كيلوواط × 3

مكرر المطاط المركبالجزء:

• قطر العجلة:150ملم
• سمك طبقة المطاط المركب:10 ملم
• صلابة طبقة المطاط المركب:60
• عدد الأدوات:26
• الطاقة: 2.7كيلوواط(سيمنزالمحرك)

أوتوماتيكمقطّع اللوحات:

• EPS: نوع القطعقطعة القص/منشار الشريط

القوة المطلوبة 1.5 كيلوواط × 2

سمك اللوحة40 ملم 300 ملم

طول اللوحة1200ملم 30000ملم

• حركة القطع:1800 ملم (مسافة الأسطوانة)
• نوع العمل:الشاشة الملموسة
• الوزن الإجمالي للقطعة± 1.5 مترا

نوع جهاز جمع النفايات EPS:الفراغ الطاقة المطلوبة 2.2 كيلوواط

نظام التحكم الكهربائي:

• الجهد الكهربائي:380 فولت
• نوع التحكم: نظام التحكم الآلي (دلتا تايوان)
• شاشة لمسة: 6 بوصات(هيتاتشي اليابان)
• جهاز قياس السرعة: أومرون (اليابان)
• أجزاء من نظام التحكم الكهربائي:الصين
• المحول:0.4 كيلوواط (الصين)

آلة النمو EPS:

• طاقة المحرك الرئيسي:4 كيلوواط

• الطاقة المطلوبة:1.1 كيلوواط × 2
• سرعة الحفر:0 400 ملم
