صب لوحة سقف الجدار والغطاء من الرغوة PU

آلة لوحة الحائط

المواصفات العامة:

سمك الصفيحة الصلبة: 0.3-0.6mm

عرض الصفيحة الفولاذية: 600 مم

المواد الأساسية: رغوة PU

سرعة العمل: 2-6m/min

الطاقة: 42 كيلوواط

أبعاد الإنتاج: 38*2.3*2.8

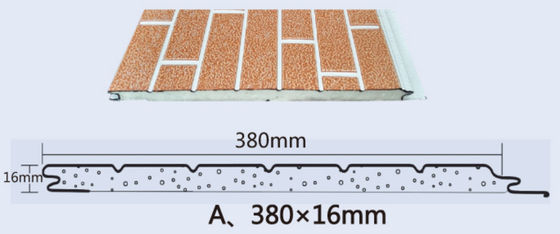

سمك المنتج: 15-20 ملم

الإنتاج السنوي: 400000 متر مربع

قائمة الأجزاء:

• الأجزاء الرئيسية لخط الإنتاج:

1. DE-المبرد:واحد.

• نوعإزالة الكوالير:الإطار الفولاذي
• معايرة خارج الجانب:كاشف الضوء والقيادة المحرك خطوة
• عرض الملف:1200ملم
• وزن الملف:≤ 5 متراً

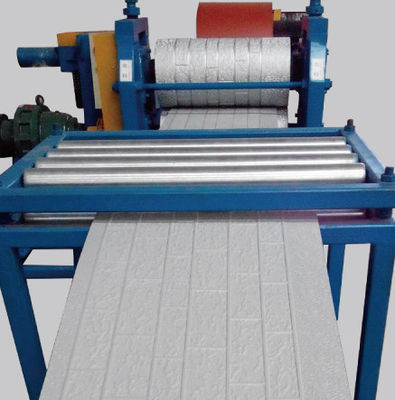

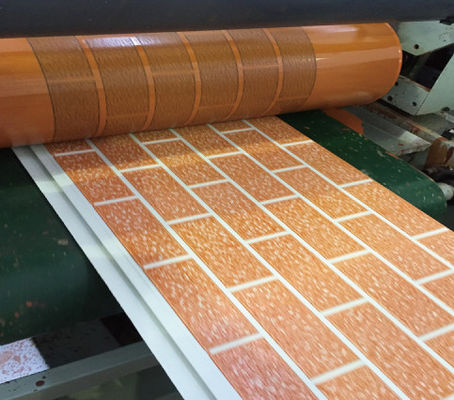

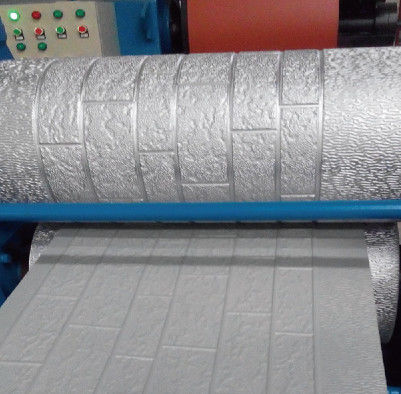

2آلة طباعة الفولاذ: 1 قطعة

• مواصفات العجلات: DIA450mm، العرض: 1200mm.
• صلابة سطح العجلة:HRC58 ~ 63.
• (ب)أالمعالجة:آلة حفر بالليزر
• وضع الضغط: الميكانيكية
• سرعة العمل: 0~ 20m/min، وتغير السرعة عن طريق عاكس.
• القوة: 11كيلوواط

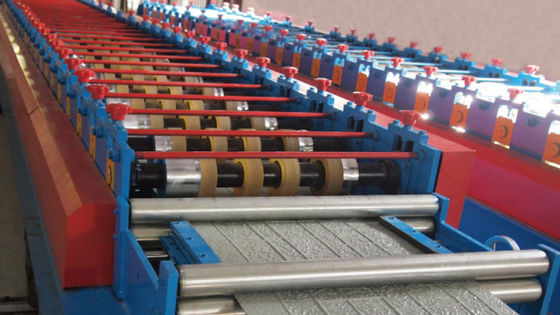

• آلة تشكيل الصفائح الفولاذية:واحد.
• منصات التشكيل: 16 منصة
• قطر العجلة: ¢72mm، ¢80mm
• مادة العجلة: 45 المعالجة الحرارية للصلب
• سمك الصفائح الكرومية لسطح العجلات:0.05 ≈ 0.06 ملم
• سرعة التشكيل: 0 ≈ 6.0m / min متزامنة مع آلة اللوحة
• نوع المزامنة: المزامنة الكهربائية
• قوة القيادة: 3.0 كيلوواط
• حجم آلة التشكيل: 81000 × 1400 × 1200mm

• الـ PU منخفض الضغط (مكونان)الحقنآلة:1الكمبيوترات

• حجم التفريغ: 20-80 غرام/ثانية، غرفة خلط من عنصرين.
• مادة: SUS304 نوع سترة
• المادة: أنابيب ISO قطر: Φ1/2 ∆ قطر POL: Φ1/2 ∆
• مضخة القياس: مجموعتين من نوع العدادات بدقة عالية
• نظام التحكم في درجة الحرارة: شاشة إدخال رقمية ، يتم التحكم بها بواسطة PID
• حجز بعض واجهة الإدخال / الإخراج على PLC: مطابقة للسيطرة على خط الإنتاج بأكمله
• تنظيف آلي: 1 مجموعة
• نظام تغذية المواد التلقائي: مجموعتين

• آلة ضغط الحزام المزدوج 18 متر: 1 قطعة.

• حزام الألياف المنسوجة من البلاستيك، عرضه 600 ملم × 3 ملم، سطحها سلس مع قوة عالية.
• الصندوق هو من الفولاذ H Beam، مع طول إجمالي 18000mm؛ العرض حوالي 600mm،
• ارتفاع الحزام السفلي حوالي 1.2m.

الحزامالقيادةإنجالجهاز:

• محرك صفيحة السلسلة هو 1 علبة معدات كوكبية وسلسلة، ويتم التحكم في السرعة بواسطة عاكس واحد شائع لجعل سرعة تشغيل من 0-8 م / دقيقة.

هيكل رفع الحزام:

• يتم رفع الحزام إلى الأعلى بواسطة ثمانية أسطوانات هيدروليكية ، وارتفاع الرفع هو 10-50 مم.

• قطاع لوحات: واحد.

• أداة القطع: قطع المنشار الدائري
• الطاقة المطلوبة 1.5 كيلوواط × 2
• سمك اللوحة 20 ملم 50 ملم
• طول اللوحة 1200mm ¥ 30000mm
• حركة القطع: 1800mm (مسافة الأسطوانة)
• نوع التشغيل: شاشة لمسة
• الوزن الإجمالي للقطعة 1.5 متر

• Fأوم الغبارجمع: واحد.

• مروحة شفط و كيس قماش
• الطاقة 2.2 كيلوواط
