مشتركة مع العملاء وربحين معاً

|
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | ZC |
| إصدار الشهادات: | CE/ISO |
| رقم الموديل: | ZJ |
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | خشب |
| وقت التسليم: | بشرط |
| شروط الدفع: | TT أو LC |
| إبراز: | آلة تصنيع ألواح التبريد 380 فولت,آلة تصنيع ألواح التبريد 50 هرتز,آلة لوحة غرفة البرد 380 فولت,50Hz Refrigeration Panels Making Machine,380V Cold Room Panel Machine |
||
|---|---|---|---|

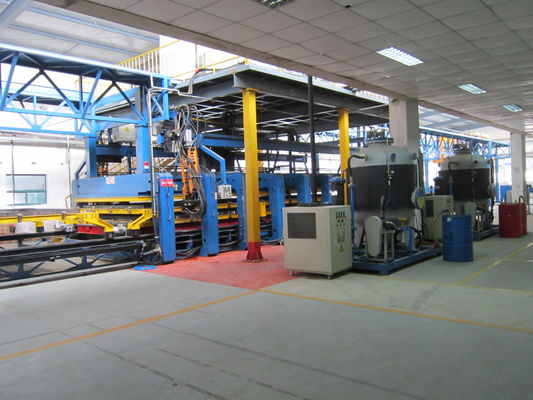

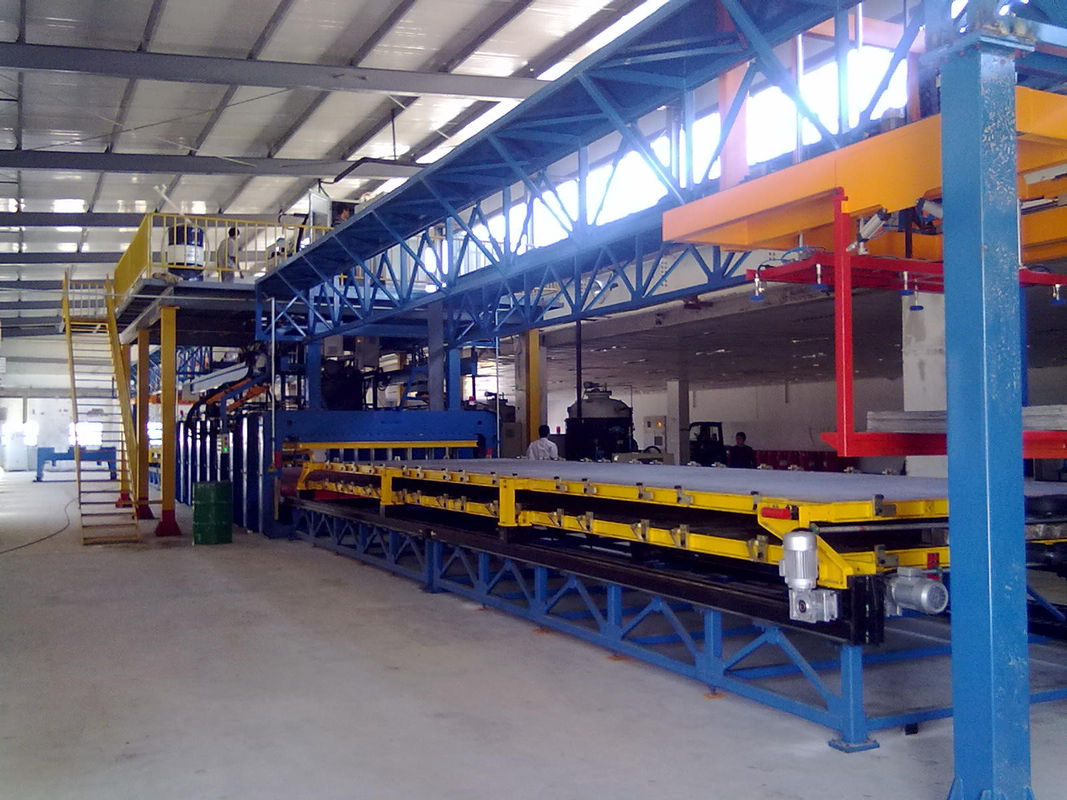

آلة لوحة PU المتقطعة
1التطبيق والخصائص:

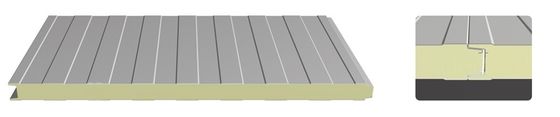

لوحات الفولاذ والبوبي للغرفة الباردة
2المعايير الرئيسية:
| لا، لا، لا | الوصف | البيانات |
| 1 | حجم الجدول | 7000ملم × 1500ملم |
| 2 | سمك الطاولة - صلبة | 40ملم |
| 3 | ناعمة | 3.2م |
| 4 | سرعة تحريك الطاولة | 20-5m/min |
| 5 | محرك قيادة الطاولة | 0.75 × 2 × 4kw |
| 6 | نطاق سمك لوحة الرغوة | 50-200ملم |
| 7 | قوة التشنج | 320T |
| 8 | ضغط العمل للمحطة الهيدروليكية | 15Mpa |
| 9 | طاقة المحرك الهيدروليكي | 11 كيلوواط |
| 10 | سرعة رفع المكبس الهيدروليكي | 10mm/S |
| 11 | درجة حرارة العمل على الطاولة | 40-45 درجة مئوية |
| 12 | طاقة سخان المياه | 45 كيلوواط |
| 13 | هيكل قفل السكة الحديدية الهوائية من الألومنيوم | ديا 60-200 المكبس X 24 قطعة. |
| 14 | حجم خط الإنتاج: | 22X2.8X2.7m ((L/W/H) |
| 15 | وزن الجهاز | حوالي 40 طن |
| 16 | مصدر الطاقة | 3P/50Hz/380V |
3الخصائص:
3.1.الهيكل:الإطار الرئيسي للشريحة، المكبس الهيدروليكي لرفع القاع والسكك الحديدية القيادة الثابتة.
3.2.النظام الهيدروليكي:لتحقيق كفاءة عالية وتوفير الطاقة، هو قفل الضغط التلقائي، ومكافأة الضغط التلقائية.
3.3. والقيادة على الطاولة:سرعة مزدوجة تشغيل، التحكم في السرعة بواسطة ناقل التردد. في عملية تحريك سرعة اللوحة. الديناميكية، سرعة عالية والتباطؤ توقف في مكانه، والعملية بأكملها من نقل ناقل،لا تأثير على الحركة السلسة.
3.4. التدفئةنظام التبادل:تسخين المياه في الطاولة لتسخين درجة الحرارة المطلوبة. يتم ضخ المياه إلى الطاولة لتدويرها من خزان تسخين المياه. يتم توصيلها بخرطوم ناعم وسلسلة.
3.5.التشغيل الآمن:يتكون نظام التحكم من التحكم في الضغط وتعيين الوقت ، والتصلب والتعيين ، وعرض الخطأ والعمل.حالة العرض واختيار الوظيفة ، إلخ.إعدادات المعلمات تستخدم PLC وشاشة اللمس المدخلات الرقميةالعملية بسيطة وبديهية وآمنة وموثوقة
4قائمة الأجزاء ووصفها
| لا، لا، لا | الاسم | الوصف | كمية. |
| 1 | وحدة إطار الشجرة | الهيكل الرئيسي | أربع قطع |
| 2 | طاولة العمل | 7mX1.5mX40mm صلبة | أربع قطع |
| 3 | قاطرة دليل الجدول | توجيه عجلة الطاولة الاستيقاظ | أربع قطع |
| 4 | آلية مزامنة الرفع | جعل كل المكبس على نفس المستوى | قطعتين |
| 5 | آلية حركة الطاولة | محرك عجلات القيادة | ثمانية قطع |
| عجلة القيادة | أربعة أزواج | ||
| عجلة متحركة | 8 أزواج | ||
| طاولة العمل | أربع قطع | ||
| 6 | محطة هيدروليكية | أسطوانة هيدروليكية - تايوان فوضوية | عشرة قطع |
| السولينويد-تايوان كاوثيان | واحد. | ||
| أنابيب هيدروليكية ناعمة | واحد. | ||
| أجهزة الهيدروليكية للأنابيب | واحد. | ||
| موتور-سيمنز | واحد. | ||
| مضخة هيدروليكية-تايوان فوضوية | واحد. | ||
| مفتاح الضغط - تايوان فوضوي | واحد. | ||
| الجهاز الهيدروليكي | واحد. | ||
| 7 | نظام التدفئة | خزان المياه 120L مع لوحة التدفئة (في الداخل الفولاذ المقاوم للصدأ) | واحد. |
| 8 | نظام التحكم والسلامة الكهربائي | PLC - سيمنز | واحد. |
| شاشة تعمل باللمس 6 بوصات سيمنز | واحد. | ||
| الكهربائي أجزاء عناصر الجهد المنخفض-شنايدر | واحد. |
4.1. جيوحدة الإطار: هيكلها هو نوع مغلق هيكل إطار البوابة هيكل حزمة، موجودة داخل أسطوانة زيت الضغط، حزمة رفع، ولوحة باب مغلقة. يتم استكمال ضغط الصحافة من قبل المكون.
4.2. وطاولة العمل:الصلب الصلب مع معالجة الطحن والحفر العميق عابر المياه لتدوير التسخين.لديه قوة عالية ومتانة.
4.3الجدول (ج)السكك الحديدية:القيادة السكك الحديدية ثابتة على الأرض وتعزيز من خلال مقطع لحام متقاطع.
4.4. أناآلية إيفتينغ و آلية متزامنة:من أجل التحكم بفعالية في حركة لوحة الطاولة العاملة ثابتة، يجعل ارتفاع وتقلص حركة غير متساوية أقل من 10 ملم.تتألف الآلية من رف التروس وعقب التواء،ويتم توزيع المعدات على جانبي، متصلة بالإطار المتزامن بواسطة عمود التواء المتزامن العرضي والطويل.
4.5طاولةآلية الحركة: هذا يشمل محرك القيادة، والحد من. كل طاولة لديها محرك مزدوج. كل لوحة لديها 3 أزواج من العجلات المتحركة.
4.6هـنظام هيدروليكي نظام هيدروليكي:هذا هو تصميم نظام الضغط المزدوج. عند الرفع، انها مضخة عالية الطاقة تشغيل. عند الوصول إلى الضغط الإعداد، والضخة توقف. عندما ينخفض الضغط بنسبة 10٪،سوف تبدأ المضخة لتعويض الضغط حتى ضبط الضغطأثناء تجميد الرغوة، المحرك الهيدروليكي في حالة تأهب. النظام بأكمله هو لتوفير الطاقة.
4.7. تنظام التحكم في درجة الحرارة: تسخين لوحة التدفئة الكهربائية للمياه ويتم ضخها إلى أنبوب الاتصال الخارجي إلى الطاولة للتدفئة ، ثم من الطرف الآخر العودة إلى الخزان للتداول.
4.8. Eنظام التحكم الكهربائي:يستخدم النظام شاشة PLC + لمس من سيمنز ، ووضع نقطة توقف جهاز استشعار للمراقبة ؛ تحكم سرعة المشي على الطاولة عن طريق تحويل التردد وزر التشغيل.
النظام لديه حماية من التسرب الكهربائي؛ ضبط الضغط وعرض؛ عرض وقت تشديد الرغوة وإعدادات عرض درجة الحرارة. المكونات الكهربائية باستخدام سيمنز، أومرون، ميتسوبيشي،(شنايدر)، سلسلة من المنتجات.
الأمان لديه علامات أمنية وإعدادات تحذير.
