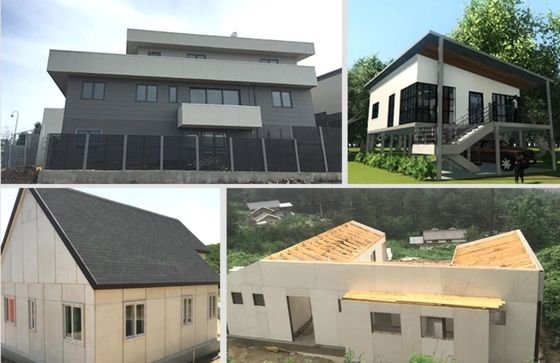

خط لوحة المنزل الجاهز

أنا.طاولات الفراغ:

أناالجدولوحدة الإطار:فولاذ RHS و I حاذية؛

أناطاولة العمل:تجميع زجاج عالي المقاومة

أنامضخة الفراغ وخط الأنابيب:درجة الفراغ يتم أرشفتها بواسطة مضخة.

• الـ PU واحد gنظام التطبيق:

• الخصائص:

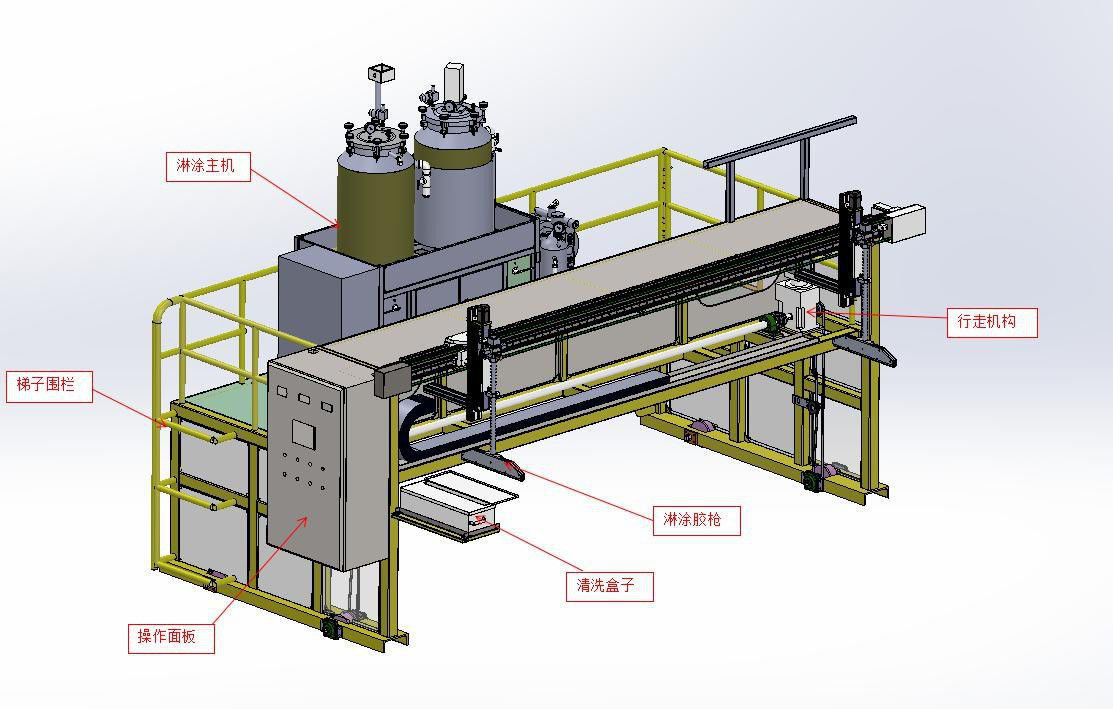

• المعدات تتكون من آلة رش الغراء، وجهاز التشغيل المتحرك، ونظام التحكم وملحقات المسار.تستخدم هذه الآلة للوحة ساندويتش كبيرة الحجم مثل لوحة العزل سيارة التوصيل المبردة الخ.
• الطلاء اللاصق التلقائي يتبنى نوع الرافعة الطرفية طول المسار المتحرك هو 14m ، طول ذراع التأرجح هو 3000mm ، يمكن تحريك الرأس صعودا وهبوطا على الرافعة الطرفية ،والبرنامج الرقمي يستخدم للسيطرة عليه.
• مساحة العمل 12 م × 2.8 م ، ونسبة الخلط قابلة للتعديل. لديها وظيفة التنظيف الذاتي.
• رذاذ الغراء حوالي 6-8 كجم / دقيقة ، ويمكن ضبط المبلغ باستمرار.
• حجم القاعدة هو 2m × 1.8m (الطول × العرض) وطول الرافعة المستقرة هو 3.75 م.

• أنظمة متنقلة:

يستخدم النظام الكهربائي المتنقل مصدر طاقة ثلاثي المراحل بخمسة أسلاك. الدائرة الرئيسية هي ثلاثي المراحل AC 380 V ، ودوائر التحكم هي واحد المراحل AC 220 V.استخدام مفكّك الدائرة كدائرة قصيرة وحماية من الإفراط. يتم استخدام عزل المحول بين سائق الخدمة والدائرة الرئيسية ، مع وضع المشي ووضع الرش. يمكن تشغيل شاشة اللمس أو خزانة التحكم بالأزرار. تمت إضافة وضع تحديد الأخطاء الطارئة ،في وضع المشي، إذا كان PLC أو شاشة اللمس فشل لا يمكن أن رش تلقائيًا، يمكن أن تبدأ رش يدوي.

هناك طريقتان لتحديد موقع الرش: واحد هو قراءة نقاط الموقع عن طريق وضع المشي. ثانيا، وفقا لبداية اللوحة،يتم تحويل المسافة بين نقطة النهاية ورأس المطاط إلى عدد نبضات، ومن ثم انقر على مربع الموقف في الشاشة اللمسية لإدخال البيانات.

3.السكك الحديدية

لحام الفولاذ المربع المسحوب بارد مع فولاذ قسم H والمعالجة مع آلة طحن البوابة لها دقة عالية وتضمن حركة مستقرة لجهاز تصفيف الغراء ،والتي هي واحدة من شروط ضمان دقة طلاء الغراء.

4.ضخ الغراء وتطبيقهأنظمة:

وتشمل الأنظمة نظام قياس مع مضخة الغراء، الخلاط، نظام التنظيف، نظام العزل ونظام إنذار مستوى السائل المنخفض.

عندما تعمل الآلة ، يتم تغذية مضخة الغراء مباشرة من طبل A و B الكيميائي الذي يبلغ حجمه 200 لتر. يتم التحكم في تدفق المادة الكيميائية الغراء بواسطة مجموعة من أنظمة القياس.يقع الغراء على اللوحة من خلال رش متعددة فوهة.
