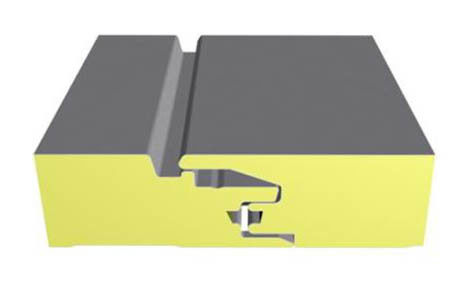

آلة صنع رغوة PU للوحة العازلة

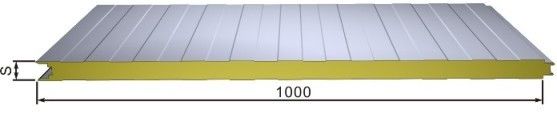

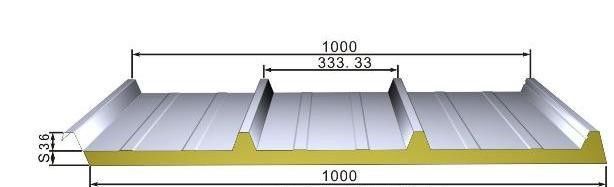

آلة رغوة PU للوحة العازلة للمباني

1الملف:

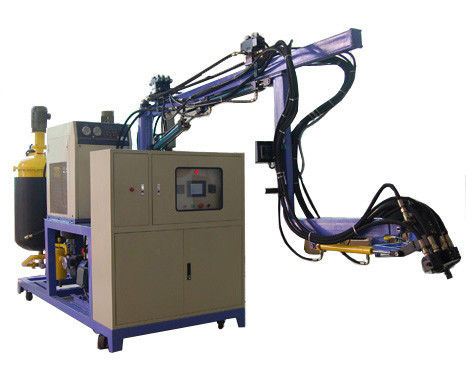

آلة حقن ضغط عالي ذات مكونين من نوع JH60 ، رغوة ضغط منخفضة

الجهاز، لديه برميل واحد PLOY و برميل واحد ISO، ويتم تشغيل وحدتين القياس

بواسطة اثنين من المحركات الاستقلالية ، من خلال تغيير سرعة المحرك للسيطرة على القياس

هذا النوع من الآلات يستخدم خصيصا في رغوة البولي يوريثان

المنتجات

2المعدات، المعلمات التقنية الرئيسية ووصفها

2.1 نوع المعدات:LH60

2.2 تطبيق الرغوة الصلبة

2.3 اللزوجة: (22°C)

البوليول: ~ 2000mPa

الأيزوسيانات: ~ 1000mPas

2.4 قدرة الحقن(نسبة الخلط 1: 1)100~600g/s ((1:1)

صوت تعديل نسبة الخليط: 5:1 ~ 1:1

2.5 وقت الحقن0.01 ~ 9.99s (دقة 0.01s)

2.6 وحدة القياس:دقة القياس ≤ 0.5%

المكونات، بما في ذلك تلك التي تحتوي على دعامة مكافحة الاهتزاز، ومحرك قابل للتعديل،

ربط العمود ، مضخة قياس عالية الدقة من نوع العجلات الحجمية وصمامات الأمان ،

جهاز استشعار الضغط، جهاز استشعار السرعة الدوارة مضخة قياس ومحرك متصل بالعمود

المادة الخام POLY ISO.

كمية 1 1

مضخة القياس طراز 24cc/r 24cc/r

قوة المحرك ((kw) 2.2 2.2

مادة التشحيم الخاصة بالمضخة والعمود DOP

2.7 حدود الضغط ونظام التحكم

كل من البوليول و Isocyanate ضغط العمل هي في نطاق 0 ~ 2Mpa.

ضغط العمل يتجاوز النطاق، وسيتم إيقاف الجهاز تلقائيا وإعطاء

إنذار في نفس الوقت.

2.8 نظام تحكم تدفق المكونات ووحدة الاختبار

وفقًا لتدفق المضخة ، ومدى خلط المكونات والمعايير ذات الصلة ، يمكن لجهازنا تغيير تدفق المكونات عن طريق ضبط محرك التحول.اختبار وتصحيح المكونات ◄ معايير التدفق ومدى الخلط بواسطة صمام التغذية الخاص بهملضبط وتحكم في تدفق المكونات.

2رأس الخلط:

حقن المادة إلى غرفة الخلط من خلال صمام بدقة عالية

l باستخدام المحرك لدفع المزج الميكانيكي

l في حالة الاختبار، لا يعمل المحرك والعمود.

ويتم التحكم في وقت التحريك من قبل الكهربائية، والتي يمكن أن تكون خيار نموذج التحريك في الطريقتين التلقائية واليدوية.

ويتم التحكم في فتح و إغلاق الصمامات بواسطة الأسطوانة الهوائية.

رأس الخليط، غرفة الخليط والفوهة مريحة لإزالتها.

l ضبط ميزان الضغط بواسطة صمام الوقود

بضبط "إلقاء" "إغلاق" "تنظيف" "إيقاف الطوارئ" في صندوق التحكم.

2.10 إطار الآلة

تستخدم لإصلاح الخزان، نظام مضخة القياس، الأنابيب، نظام التحكم.

2.11 نظام تنظيف رأس مختلط

نظام تنظيف رأس الخليط، يتضمن 20L برميل الفولاذ المقاوم للصدأ، مع مقياس مستوى مرئي،

صمام الأمان وأجهزة أجهزة الضغط والمكونات ذات الصلة.

تحكم صمام الكهرباء الالكترونية والغسل السائل.

يجب أن ينفخ الهواء المضغوط البقايا والمذيب الجاف.

تأثير الهواء، تحكم وقت غسل السائل بواسطة زر

تأثير الهواء، التحكم في غسل السائل بواسطة برنامج التحكم، أيضاً يدوياً.

الإرهاق اليدوي

تأثير الهواء، غسل السائل إذا كان أنبوب الضغط العالي مع وظيفة مضاد للمذيب.

ضغط التسرب هو 0.15Mpa.

عند التنظيف ، يدور عمود الخلط في هذه الأثناء ؛

2.12 خزان البوليول: 1 قطعة

الحجم الفعلي: 120 لتر

أسلوب حجز التسخين الجاكيت، الصلب الهيكلي عالية المستوى؛

ضغط العمل الأقصى: 0.6MPa

1 قطعة من صمام سلامة المياه في السترة، وضعت ضغط العمل من 0.25MPa؛

1 قطعة من صمام الأمان، وضعت الضغط 0.05 ~ 0.45MPa، لتحكم ضغط الهواء القصوى؛

الخروج من أنبوب T مع صمام قطع يدويين (يستخدم صمام التحايل للمياه الصرفية) ؛

محول الحرارة: Cu50

عرض مستوى السائل المرئي

1 قطعة من المحرك075 كيلوواط، سرعة 51 دورة في الدقيقة، مع الختم الميكانيكي.

2.13 خزان الأيزوسيانات: 1 قطعة

الحجم الفعلي: 120 لتر

أسلوب حجز التسخين الجاكيت، الصلب الهيكلي عالية المستوى؛

ضغط العمل الأقصى: 0.6MPa

1 قطعة من صمام سلامة المياه في السترة، وضعت ضغط العمل من 0.25MPa؛

1 قطعة من صمام الأمان، وضعت الضغط 0.05 ~ 0.45MPa، لتحكم ضغط الهواء القصوى؛

الخروج من أنبوب T مع صمام قطع يدويين (يستخدم صمام التحايل للمياه الصرفية) ؛

محول الحرارة: Cu50

عرض مستوى السائل المرئي

2.15 وحدة التحكم في درجة الحرارة:

طاقة التدفئة: 3KWقدرة التبريد من وحدة التبريد (Kcal / h) ؛ 3600؛تتوقع أن تتحكم وحدتان للتدفئة في تسخين خزانين ، وحدة التبريد مجهزة بمضغوط 7.5HP ، ضغط 0.25MPa ،درجة حرارة المواد الخام التي يجب تحقيقها

متطلبات عملية الرغوة التلقائية. ضاغط العلامات التجارية المستوردة، مع جهاز خاص لتحكم درجة حرارة التبريد، تشغيل

2.16وحدة تغذية آليةمضخة الفيلم الهوائي التغذوي للبولي إيثير بوليول:1الكمبيوتراتمضخة الفيلم الهوائي لتغذية البوليسوسيانات:1الكمبيوترات

معدل التدفق: 8L / min ، يمكن تحقيق التحكم في مستوى التغذية بتغذية تلقائية.

2.17نظام التحكم الكهربائي

نظام التحكم الكهربائي يعتمد OMRON PLC، مدخلات، وحدات المخرجات، شاشة لمسة دلتا.

تشمل خزانة التحكم؛ جهاز تحكم LG Series PLC من كوريا الجنوبية؛ رلاي Omron؛ شنيدر

رابط؛ الفرنسية اشنايدر مفاتيح، أزرار؛ واجهة Tongxun الخارجية؛ النظام

البرمجيات وإجراءات التحكم

شاشة لمسة على النحو التالي:

رقم عمل الحقن: 50 قطعة

وقت الحقن 0.01 - 99.99

جزء من الضغط صغير جدا أو كبير جدا، مضخات قياس الضغط الزائد و

معلومات اخرى عن العيب؛ إنذار فشل نظام التحكم لديه إنذار قوي وصوتي وضوئي

أجهزة مجهزة بالمعدات اللازمة تُغلق تلقائيًا.

2.18نظام الأنابيب والهواء

أنابيب المواد، تشمل أنابيب ناعمة لنقل المواد الخام. يتم تجميع أنابيب التغذية على رأس الخلط، ويتم توصيل أنابيب العودة مع خزان المواد الخام.

يتم استخدام أنبوب الهواء والسائل لإنابيب الهواء المضغوط وسائل التنظيف. هذا هو

أنابيب مضادة للمذيبات والضغط العالي

يتم تصفية الهواء بواسطة فاصل الزيت والماء، جهاز ضفدع الزيت.

2.19:الكهرباء: 3×380 فولت / 50 هرتز

الطاقة: 10 كيلوواط

حجم الجهاز: 1400X1200mmX2200mm ((LXWXH)
