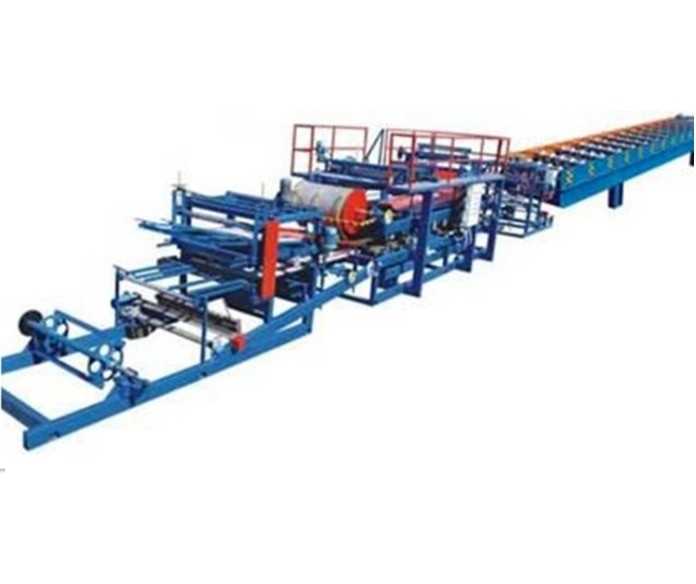

ZL6 بولي يوريثان EPS ساندوتش لوحة سقف جدار خط الإنتاج

خط إنتاج ألواح ساندوتش بوليوريثان eps

وصف المنتج:

1هذا خط إنتاج لوحة ساندويتش eps يتبنى تكنولوجيا متقدمة تجمع بين التكنولوجيا الهوائية والكهربائية والميكانيكية.

2يتم التحكم بها بواسطة الكمبيوتر.عرض اللغة الصينية / الإنجليزية.يمكن للناس تشغيلها بسهولة كبيرة.

3يمكن التحكم في طول لوحة الشطيرة النهائية بواسطة نظام الكمبيوتر، بناءً على متطلبات المستخدم. نظام الكمبيوتر لديه توجيه دقيق مع عرض مؤقت على الشاشة اللمسية.

4هذا خط إنتاج لوحة ساندويتش eps يستخدم آلة تشكيل للوحة السطحية والجدارية، ويمكن أن تنتج ملفات مختلفة من اللوحة.

5يمكن تصميم وشكل لوحة ساندويتش وتعديلها وفقا لمتطلبات المستخدم ؛ هذا هو لمتطلبات المستخدمين المختلفين.

متطلبات قناة السقف ((للمراجعة الخاصة بك):

1 - سمك لفائف الصلب:0.3-1.0 ملم

2مادة لفائف الصلب: لون صفيحة الصلب، ورقة معدنية

3سمك القلب: 20-300 ملم

4.قدرة الإنتاج ((وفقاً لصمغك):

4-4.5m/min ((أسرع)) ، 2-2.5m/min ((أبطأ))

تكوين خط إنتاج لوحات ساندويتش eps

1آلة تشكيل

1. المكشوف

(1) القطر الداخلي: Φ508
(2) قطر الخروج: 1250mm

(3) أقصى قدرة تحميل: 5000 كجم
(4) النوع:اليدوي

2جهاز قطع سابق

(1) نوع القص: القص الكهربائي

(2) القوة المحركة: 0.75kw

(3) آلة طبقة السقف

(1)سمك المواد: 0.3-0.8mm
(2) الأدوات: 13 مجموعة

(3) مادة للدوائر: 45# الفولاذ الملمع ومطلي بالكروم HRC55-60°
(4) مادة للعمود: # 45 الفولاذ بعد المعالجة

(5) قطر العمود: 70 ملم

(6)سمك لوحة الإطار: 14 ملم

(7) السرعة: حوالي 8m/min

(8) قوة المحرك: 3 كيلوواط

(9) النوع المحرك: 0.6"سلسلة

الجهد الكهربائي:380V / 3Ph / 50Hz

نوع التحكم: PLC (DELTA تايوان)

المحول: 0.4 كيلوواط

2آلة لوحة

1أدوات المطاط المركب

(1) قطر العجلة: 180mm

(2) سمك طبقة المطاط المركب: 10 ملم

(3) صلابة طبقة المطاط المركب: 60

(4)عدد الأدوات: 36

2قسم الغراء

1قسم الغراء

(1) أرقام المضخات: 4 مجموعات (أعلى وأسفل كل 2)

(2) قوة القيادة: 0.37 كيلوواط

(3) حجم تدفق الغراء: 0 ~ 0.4 كجم لكل مضخة

(4) نوع تحكم حجم التدفق: تردد التغيير

(5) مقياس الغراء: (أبيض): (أسود) 1.5

(6)اسم المجموعة: PUA و PUB

(7) سرعة الانتشار:80 مرة/دقيقة

(8)قوة المحرك:0.5 كيلوواط × 3

2. تطبيق فيلم الحماية:

(1) نوع فيلم الحماية: أوتوماتيكي

3. جهاز تشكيل ينمو

(1) الخروق: وفقا لمتطلبات التصميم

(2) عمق الخندق: 0.5 ~ 1.0mm

4.مقطع النفقات EPS ومجمع النفايات EPS

(1) نوع القطع: القطع الحراري الكهربائي

(2) أعداد السخانات: 3

(3) قوة السخان: 2.5kw × 6

(4) قوة القيادة:0.75 كيلوواط

(5) نوع التجميع: فراغ

(6) قوة القيادة:2.2كيلوواط

5جهاز قطع لوحات الساندويتش

(1)المادة: EPS

(2) نوع القطع:القطع القصاري

(3) قوة القيادة: 1.5kw × 2

(4) سمك اللوحة: 40-300mm

(5) طول اللوحة: 1200 ~ 30000mm

(6) حركة القطع:1800mm ((مسافة الاسطوانة)

(7) نوع التشغيل:شاشة تعمل باللمس

6النظام الكهربائي:

(1) الجهد الكهربائي:380V / 3Ph / 50Hz

(2) نوع التحكم: PLC (Delta،تايوان)

(3) ملف التسجيل: أومرون
