منزل المنتجاتخط لوحة ساندويتش PU

خط ساندويتش للوحات الصلبية المصفوفة

خط ساندويتش للوحات الصلبية المصفوفة

خط ساندويتش للوحات الصلبية المصفوفة
 Laminating Steel Belt Conveyor PU Sandwich Panel Line
خط ساندويتش للوحات الصلبية المصفوفة
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: ZC
إصدار الشهادات: CE/ISO
رقم الموديل: ZC-LD24M
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: negotiable
تفاصيل التغليف: خشب
وقت التسليم: بشرط
شروط الدفع: TT أو LC
اتصل
مفصلة وصف المنتج
إبراز:

1250mm لوحة PU الحديد الحزام ناقل,حزمة ناقلة PU ساندويتش لوحة خط,1250mm PU ساندوتش لوحة خط

,

Belt Conveyor PU Sandwich Panel Line

,

1250mm PU Sandwich Panel Line

الحديد الحزام ناقل من لوحة بو

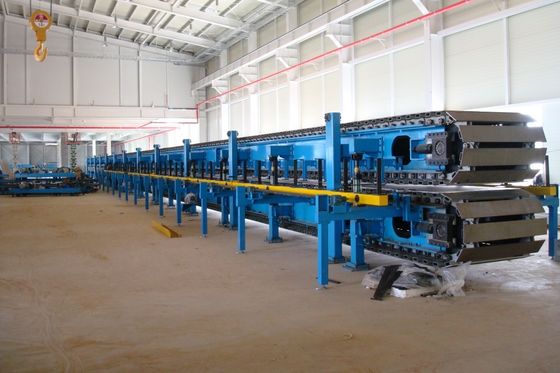

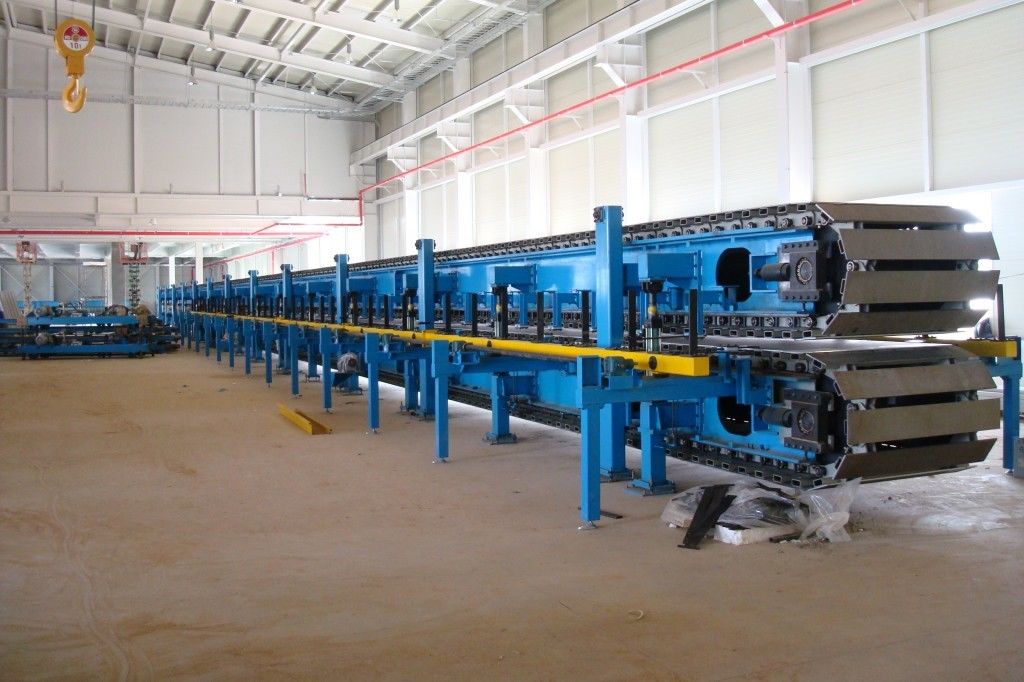

الهيكل:

  • المصفوفة ذات جودة عالية مع تصميم مبني على سنوات من الخبرة في التصنيع وتعليقات من وحدات التشغيل.5 أمتار من الطول (خط وسط العجلة العجلة إلى خط وسط العجلة العجلة) بواسطة 1320 ملم من العرضسيتم دعم الناقل العلوي على رف العصا المسمار الكريشية ووحدات التوجيه مثبتة على الناقل السفلي.
  • سيكون إطار الناقلات من بناء فولاذي هيكلي. سيكون الإطارات هي الهياكل العرضية للإطار.
  • يتم تشغيل الأحزمة العليا والسفلية على عمود الرأس المثبت على محمل مكافحة الاحتكاك ومجهزة بوحدات استيعاب للحفاظ على التوتر السليم.وحدات الاستيعاب سوف تعوض أيضا التوسع الحراري والانكماش.
  • سيقوم الرافعة الهيدروليكية الأسطوانية برفع وانخفاض الناقل العلوي لتوفير فجوة تتراوح بين 40mm إلى 200mm بين أسطح العمل. يتم توفير أدلة عمودية للناقل العلوي.
  • يمكن تعديل المسافة الأفقية بين كتلتين من النايلون من الجانبين بحيث يمكن تلبية متطلبات لوحة ساندويتش ذات عرض مختلف. يبلغ العرض من 600 ملم إلى 1250 ملم.
  • يتم تشغيل محركين متناوبين متناوبين بدرجة متغيرة في ناقل المصفوفة. يتم ربط المحرك الرئيسي وصندوق التروس بشكل مباشر بشكل فردي إلى ناقل المصفوفة العلوي والناقل السفلي.السرعة متغيرة مع نطاق 1-12 متر / دقيقة.
  • يتم دمج نظام توجيه جانبي لتوفير الختم النهائي لللوحة. يتم ضبطه من خلال محرك ثلاثي المراحل مع قراءة رقمية لتحديد الموقف.يتم تضمين مجموعة واحدة من الدلائل الجانبية الخاصة بالصفحةشركة يونغ مينغ ltd will provide detail drawing of permanently affixed side guides to allow customer to match up profile-specific side guide block that they will manufacture in-house or source locally for other profile and product thickness requirements
  • سيتم وضع أجهزة التحكم في تشغيل المصفوفة في لوحة تحكم مثبتة مركزياً.
  • المصفوفة تأتي مع معدات مع نظام التدفئة الكهربائية غير المباشرة، تستخدم لتسخين لوحات الحزام النقل المصفوفة.

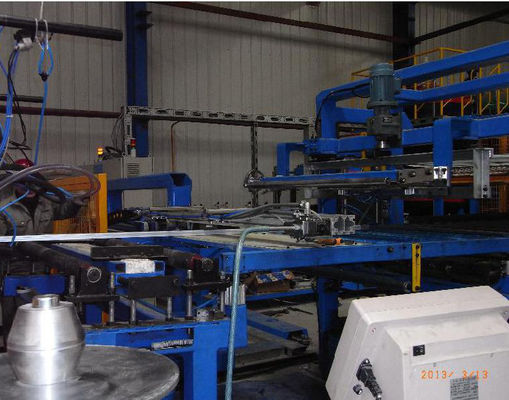

طاولة صب المصفوفة ورأس الخليط موضعها

سوف يتم تركيب طاولة صب المصفوفة على الأرضية في رأس المصفوفة.سيتم تصميمها وبناءها لتكون مناطق العادم مستطيلة مغطاة بالمعدن الموسع على طول الحواف الخارجية من طاولة الصبسيكون هناك إعداد في أسفل طاولة الصب للعمل القناة المقدمة من العملاء ليتم إرفاقها.

يجب تركيب الموضع المختلط للرأس المصفوف على الأرضية في نهاية الرأس المصفوفة.سيتم تصميمها وبناءها على أنها رأس خليط فوقي مع وضع رؤوس الخليط فوق طاولة الصبيتم تجهيز هذا المركز المختلط ليكون لديه قدرة محور X. Y. Z. محور Y يغير مركز رأس المختلط على طول طاولة الصب.محور X تغيير موقف رأس الخليط على طول عرض طاولة الصبيتم ضبط ارتفاع رأس الخليط فوق طاولة الصب. يتم تحقيق جميع المواقف الممكنة لهذا الموقع رأس الخليط يدويا.

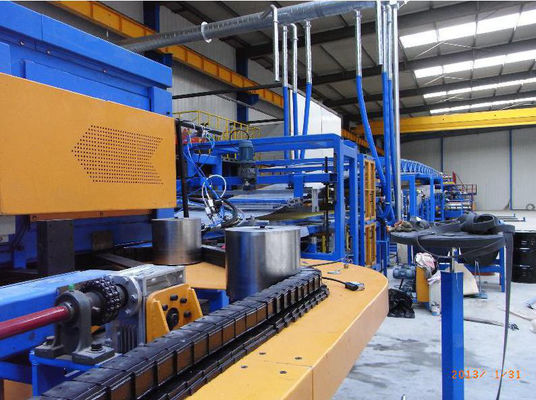

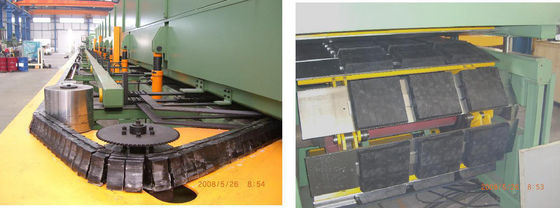

سلسلة بلاك الختم البلاستيكية للدليل الجانبي

يتم توفير عمود دعم وعقد للسماح بتطبيق فيلم واقي من البلاستيك على جانبي اللوحة مباشرة أسفل التصفيف.محرك البلاستيك اللوحة اللوحة محطات أخذ يقع مباشرة أسفل التيار من المصفوفة لإزالة كتلة اللوحة البلاستيكية من الألواح قبل دخول المصفوفةهناك 9 مجموعات من كتلة الختم النايلونية الجانبية لصنع أنواع من الألواح السميكة، مجموعة واحدة من الكتل لدعم لوحة السقف.

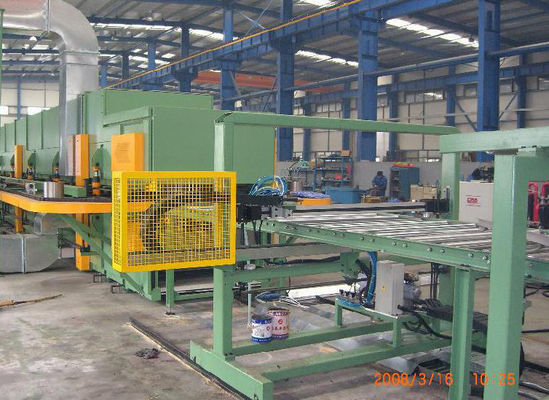

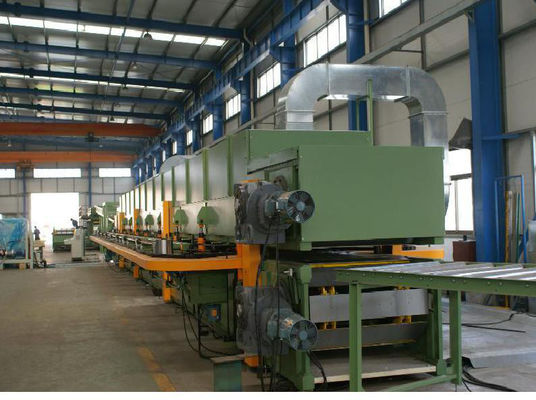

نظام التدفئة والعزل الحراري

يستخدم نظام التدفئة حرارة السخان الكهربائي والهواء الساخن للمروحة للحفاظ على درجة الحرارة إلى 25-60 درجة مئوية في سطح لوحة السلسلة في آلة الحزام المزدوج.يمكن تعديل درجة الحرارة وفقا لعملية الإنتاج.

سيتم تغطية إطارات المصفوفة بشكل فردي بألواح عازلة من الصلب مزدوجة الحائط لوحة ساندويتش سميكة 40 مم.
