200 ملم سمك لوحة PU المكدس لوحة PU ساندوتش

مُركّب لوحات الـ PU

يرفع جهاز تجميع اللوحات اللوحات المكتملة من على الطاولة ويضع اللوحات الواحدة فوق الأخرى لتتناسب مع متطلبات النقل.يستخدم المكدس نظام رفع فراغ لرفع لوحة من الخط إلى كومة.

المواصفات العامة:

• الحد الأدنى لطول اللوحة: 3.5 متر

• أقصى طول لوحة: حوالي 15 متر

• سمك اللوحة: 40-200 مم

• مجموعة من الألواح: يصل ارتفاعها إلى 1.1 متر

• التراجع الطولي لللوحة: +/-30mm

• التراجع العرضي لللوحة: +/-10 ملم

• وقت الدورة هو 50-80 ثانية

      يتكون المجمع من العناصر الرئيسية التالية:

• إطار كامل

• العربة العابرة

• شعاع رفع عمودي

• نظام الفراغ مع وسائد الشفط

• التراكم من الناقل (اللوحات المتراكمة من هذا الناقل)

• نظام التحكم لتشغيل النظام

• تحديد الموقع التلقائي لللوحة التي سيتم تجميعها

• محول لوحة الفراشة (كما هو مذكور في ما يلي)

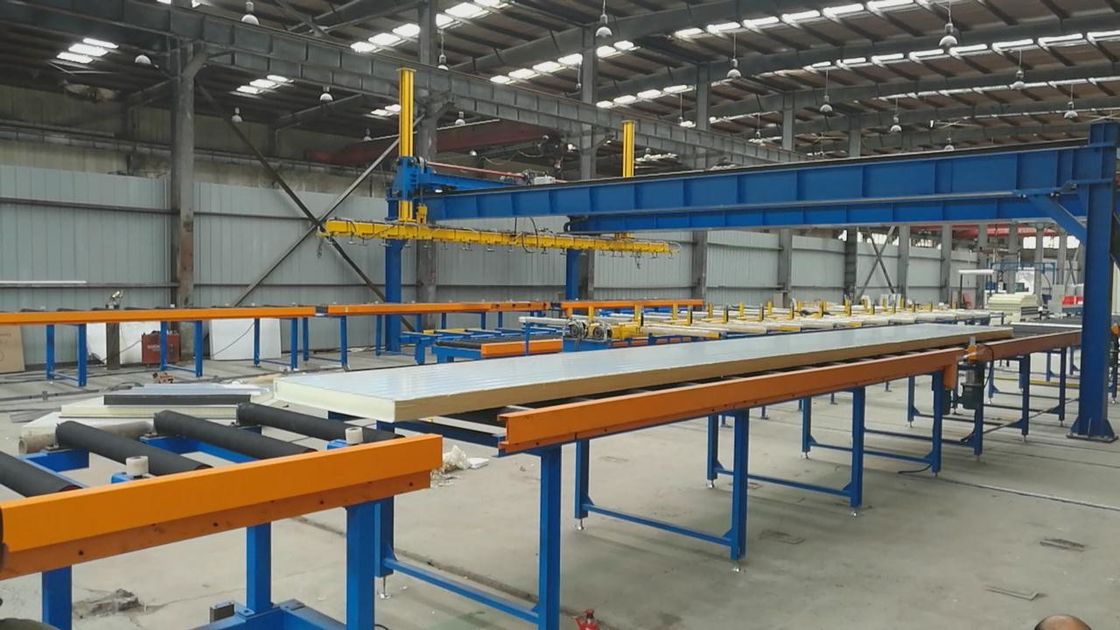

يتكون المكدس من إطار بوابة كامل فوق اللوحة واستخدام شعاع رفع كامل الطول للتكدس. يتم رفع شعاع الرفع عن طريق رفع أشرطة الشبكة للوصول إلى حياة طويلة وأمن عال.توجيه العارضة الرفع هو عن طريق مجموعة من الأطواق لضمان التراص الدقيقيتم استخدام كؤوس رفع الفراغ لرفع اللوحة ويستخدم مضخة الفراغ وخزان للحصول على أقصى قدر من أمان الفراغ والسرعة.كؤوس رفع الفراغ تستخدم شريط الختم الناعم لضمان أمان الفراغ الآمنيتم استخدام المحركات ذات العجلات لرفع وقطع المجمع.

نظام تراكم اللوحة يدفع اللوحة تلقائيًا إلى موقع الترتيب. لوحة وضع المربع عبر أجهزة الاستشعار وتضع اللوحة تحت المربع حسب الحاجة.يتم رفع اللوحة بواسطة شعاع الرفع باستخدام قبعات الشفط ومن ثم نقلها إلى موقف التراصعندما تكون المجموعة إلى الرافعة المحددة، يحرك الناقل اللوح إلى الناقل الخارجي (ناقل التغليف في التغذية).يمكن أن يضع المجمع أيضًا (بمطالبة المشغل) إلى موقف التراكم المرفوض ‬هذا الموقف ليس نظام نقل وهو موقف يسمح للمرفق بالانسحاب من الألواح المكدسة إلى الموقفيحتوي موقع رصيد التراكم على موقع تفريغ داخل نظام التراكم للسماح بتراكم ألواح رصيد تصل إلى 12 مترًا.يمكن للمشغل عن طريق إزالة أزرار إطلاق الألواح إلى هذا الموقف حيث يمكن إزالتها بواسطة الشاحنات بعد إنتاج الألواحنظام التراص يسمح بالتراص المزدوج لللوحات لمواكبة مشاكل تسليم سرعة الخط لللوحات القصيرة.
